GW4型户外高压隔离开关

产品详情

1) 35kV 成套隔离开关由 GW4-40.5 (D)(W)型隔离开关本体、CS11或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。110kV成套隔离开关由GW4-126 (D)(W)型隔离开关本体、CS14G 人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

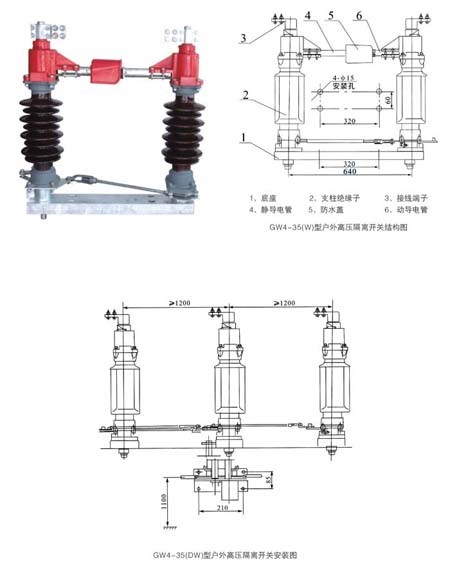

2) 该隔离开关属双柱水平开启式隔离开关。制成单极型式，当三极同步使用时，极间用连接杆连接起来。各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行的安装在基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作90°转动。
3) 隔离开关的每个轴承座内装有轴装配，两轴装配间通过连板、调节螺杆等连接传动。
4) 出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用。
5) 中间触头部分的触指成对装配，采用自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。
6) 隔离开关附有接地开关时，主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。配用CS8-6D时隔离开关与接地开关连锁由机构上的连锁板实现。

产品特点

1) 全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。
2) 导电部分铜管软连接型，中间触头为“握手”式自力型触指，弹簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软连接固定联接。
a. 采用新的触头结构，将触片一端与触座固定，靠触片变形及弹簧产生接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性；
b. 触指弹簧改为外置式，以避免弹簧分流；
c. 增加磁锁板，提高动热稳定性能。
3) 转动部分配有自润滑套，无需润滑脂。
4) 主接线端子为平板型。电流等级为630A时，导电部件表面镀锡；电流等级为1250A-4000A时，导电部件表面镀银。
5) 瓷件上、下帽采用热镀锌防锈，并根据使地区污秽等级的不同可选用不同爬距的瓷件；在生产制造过程中按正差控制，爬电距离设计时将公称值较标准值设计的高。
6) 开关用支柱绝缘子强度密度大，稳定可靠，配方采用高强度瓷料制造，减少了产品强度的分散性，增加了产品的抗拉强度，结构设计时已对产品已有较大的强度预留度，使产品在运行中保证稳定可靠。

GW4-40.5、72.5、126(DW)型高压交流隔离开关技术参数

项目				参数
额定电压			kV	40.5		72.5		126
额定绝缘水平	1min工频耐受电压	对地	kV	95		140		230
		断口	kV	115		160		245
	额定雷电冲击耐受电压(峰值)	对地	kV	185		325		550
		断口	kV	215		375		630
额定频率			Hz	50
额定电流			A	400	630	1000	1250	1600	2000
额定短时耐受电流			kA	16	20	31.5	31.5	40	40
额定峰值耐受电流			kA	40	50	63	80	100	100
额定短路持续时间主刀/地刀			S	4/2
	水平纵向负荷		N	750		1000
额定端子机械负荷	水平横向负荷		N	500		750
	垂直力		N	750		1000
爬电距离			mm	1025-1259		1800-2250		3150-3900
机械寿命			次	2000

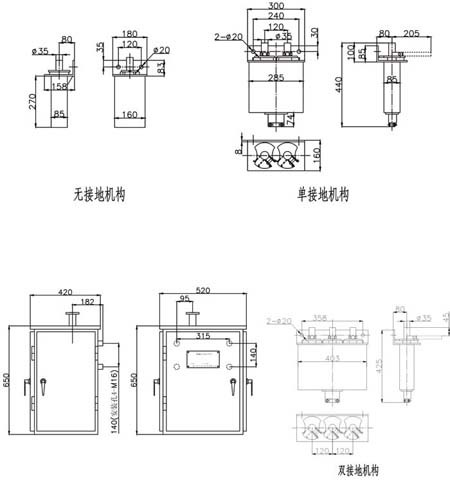

人力操动机构	不带接地			CS11(F)
	单接地			CS8-6D(F)
	单接地			主刀 CS14G(F)；地刀 CS11(F)
	控制回路电压		V	AC220，DC110，DC220
电动机操动机构	型号			CJ6
	电动机电压		V	AC380
	控制回路电压		V	AC220，AC380，DC220
	分合闸时间		s	6±1
产品重量	不接地		kg	360		500		700
	单接地		kg	410		600		800
	双接地		kg	460		700		900

GW4-35型户外高压隔离开关

控制电压：AC/DC 220/380V

电动机电流：1.7-2.2A

电动机电压：AC/DC 380/220V

电动机功率：600-1200W

GW4-10、15、20(DW)型户外高压隔离开关技术参数

项目			单位	参数
额定电压			kV	10		15
最高工作电压			kV	12		17.5
额定绝缘水平	1min工频耐受电压(有效值)	对地	kV	40		40
		断口	kV	47		47
	雷电冲击耐受电压(峰值)	对地	kV	105		105
		断口	kV	120		120
额定频率			Hz	50
额定电流			A	200	400	630
2秒热稳定电流(有效值)			kA	6.3	12.5	20
动稳定电流(峰值)			kA	16	31.5	50
接线端额定纵向机械负荷			N	245
配用机构				CS11-1、CS11、CS8-6D手动机构或CX1电动操动机构

CJ6电动操动机构主要技术参数

项目			单位	参数
额定电压			kV	10		15		20
最高工作电压			kV	12		17.5		24
额定绝缘水平	1min工频耐受电压(有效值)	对地	kV	40		40		50
		断口	kV	47		47		60
	雷电冲击耐受电压(峰值)	对地	kV	105		105		125
		断口	kV	120		120		145
额定频率			Hz	50
额定电流			A	200	400	630	1250	1600	2000
2秒热稳定电流(有效值)			kA	6.3	12.5	20	31.5	31.5	40
动稳定电流(峰值)			kA	16	31.5	50	80	80	100
接线端额定纵向机械负荷			N	245
配用机构				CS11-1、CS11、CS8-6D手动机构或CX1电动操动机构 3. GW5型户外高压隔离开关
