RXWO-35

产品详情

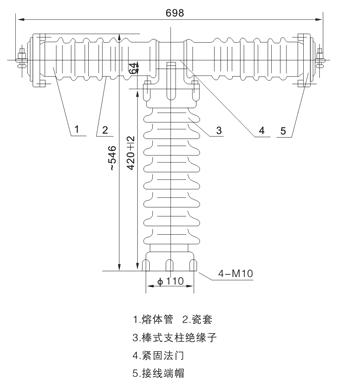

熔断器由熔体管、瓷套、紧固法兰、棒形支柱绝缘子和接线端帽等组成。用压装的方法将两端的接线端帽和熔体管固定在瓷套内、然后用坚固法兰把瓷套固定在棒形支柱绝缘子上，其结构说明和外形尺寸如图所示。
熔体管采用含氧化硅较高的原料作灭弧介质，应用小直径的金属线做熔丝。当过载电流或短路电流通过熔体管时，熔丝立即熔断，电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，被强烈游离，迅速把电弧熄灭。所以，这种熔断器性能良好，开断容量大。

外形尺寸

技术参数

型号	额定电压	额定电流	断路器容量(三相) (兆伏安)	熔断电流	切断最大短路电流 (KV)限流	过电压倍数不超过	重量 (Kg)	备注
RXWO-35/0.5 RW10-35/0.5	35	0.2、0.5、1A	1000	0.6～1.8	14	2.5倍工作电压	23	保护电压互感器
RXWO-35/2 RW10-35/2	35	2	200	3～4		2.5倍工作电压	23	电力线路保护
RXWO-35/3 RW10-35-35/3	35	3	200	4.5～6		2.5倍工作电压	23
RXWO-35/5 RW10-35/5	35	5	200	8～10		2.5倍工作电压	23
RXWO-35/7.5 RW10-35/7.5	35	7.5	200	1～15		2.5倍工作电压	23
RXWO-35/10 RW10-35/10	35	10	200	15～20		2.5倍工作电压	23

高压熔断器适用于输电线路与电力变压器短路及过载保护，是保护电力设备不受损害的简单的一种电器。天恒电力官方网站：
高压熔断器适用于海拔1000米下，环境温度不高于+40℃，不低于-40℃使用，不使用于有燃烧、爆炸危险、剧烈振动、摆动冲击的场所及重污区。
