防污型悬式瓷绝缘子U120BP155D（XWP1-120）

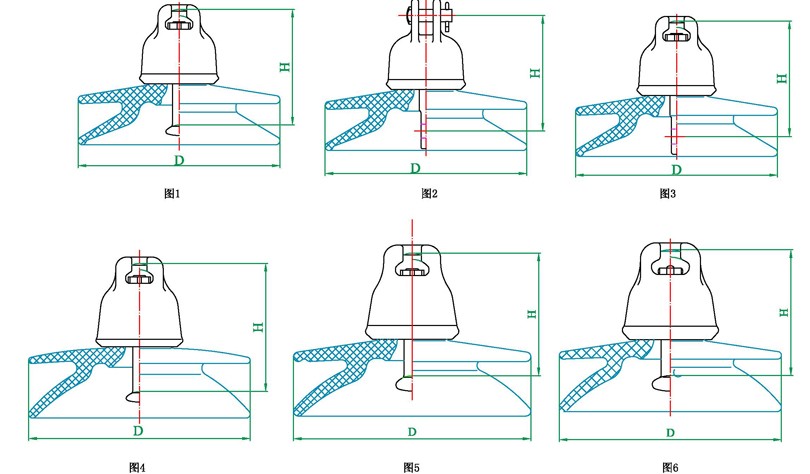

产品型号		图号	公称结构高度 H mm	公称盘径 D mm	公称爬电距离 L mm	连接型式标记	额定机电破坏负荷 kN	逐个拉伸负荷 kN	工频耐受电压 kV		雷电冲击干耐受电压 kV	工频击穿电压 kV	无线电干扰电压		重量 kg
GB/T7253 -2005 新型号	JB9681 -1999 国内通用型号	图号	公称结构高度 H mm	公称盘径 D mm	公称爬电距离 L mm	连接型式标记	额定机电破坏负荷 kN	逐个拉伸负荷 kN	干	湿	雷电冲击干耐受电压 kV	工频击穿电压 kV	对地试验电压 kV	1MHz 最大无线电干扰电压 μV	重量 kg
U70BP/160D	XWP1-70	1	160	255	400	16B	70	35	80	42	120	120	10	50	5.8
U70BP/146D	XWP2-70	1	146	255	400	16B	70	35	80	42	120	120	10	50	5.7
U70CP/146D	XWP2-70C	2	146	255	400	16C	70	35	80	42	120	120	10	50	6.1
U70CN/146D U70CN/170D	XWP2-70T	3	146/ 170	255	400	16C	70	35	80	42	120	120	10	50	5.9
U70BP/160D U70BP/155D	XWP3-70	1	160/ 155	280	450	16B	70	35	80	42	120	120	10	50	7.1
U70BP/146D	XWP8-70	1	146	280	450	16B	70	35	80	42	120	120	10	50	7.1
U100BP/160D U100BP/155D U100BP/146D	XWP1-100	4	160/ 155/ 146	255	400	16B	100	50	80	42	120	120	10	50	7.1
U100BP/160D U160BP/155D	XWP2-100	4	160/ 155	280	450	16B	100	50	80	45	120	120	10	50	7.7
U100CP/160D	XWP2-100C	2	160	280	450	16C	100	50	80	45	120	120	10	50	7.7
U100BP/146D	XWP3-100	4	146	280	450	16B	100	50	80	45	120	120	10	50	7.7
U120BP/160D U120BP/155D	XWP2-120	4	160/ 155	280	450	16B	120	60	80	45	120	120	10	50	8.3
U120CP/160D	XWP2-120C	2	160	280	450	16C	120	60	80	45	120	120	10	50	8.3
U120BP/146D	XWP3-120	4	146	280	450	16B	120	60	80	45	120	120	10	50	8.3

　　U120BP/155D悬式瓷绝缘子简介

　　拉伸机械破坏负荷不小于120KN，公称结构高度：155(mm)，绝缘件公称直径：255、280(mm)，最小公称爬电距离：400、450(mm)。

　　U120BP/155D悬式瓷绝缘子作重为输电线路的要设备之一，悬式绝缘子担负着悬挂导线和对铁塔绝缘的重要任务，我公司生产的悬式瓷绝缘子使用在世界各地的高压、超高压和特高压输电线路上，为各国输电线路安全运行提供了可靠的保障。

　　盘型悬式瓷绝缘子分为交流系统用绝缘子和直流系统用瓷绝缘子两种。高电阻绝缘材料配方、特殊的伞形结构和金属附件的防腐蚀设计使我公司生产的直流瓷绝缘子完全满足直流输电对产品老化的性能的苛刻要求。

　　盘形悬式瓷绝缘子多种伞形结构设计，为各种不同地区线路的使用提供了多种合理的选择方案。
