复合/瓷绝缘高压跌落式熔断器

Composite/Porcelain insulation high voltage falling-down type fuse

   概述：

   用于额定电压10kV电力系统中线路及户外变压器等设备的短路保护与过电流保护。

   使用条件：

   1、海拔不超过1000m；

   2、环境温度-40℃~+40℃；

   3、安装场所应无易燃、易爆危险品，无化学腐蚀及剧烈震动。

   技术标准：

   GB 15166.1~5 -1994 《交流高压熔断器》

   型号说明：

   R——瓷绝缘高压跌落式熔断器；

   HR——复合绝缘高压跌落式熔断器；

   W——表示户外；

   W后数字为设计序号；

   “－”后数字为额定电压值，kV；

   “/”后数字为额定电流值，A。

​

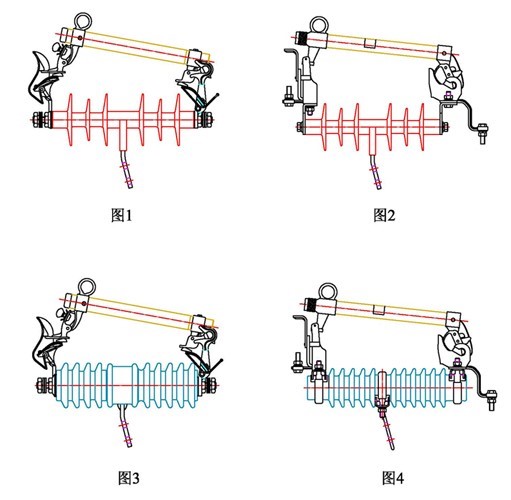

产品型号	图号	额定电压 kV （有效值）	额定电流 A （有效值）	额定开断 容量 MVA	工频干耐受 电压  kV 不小于	工频湿耐受 电压  kV 不小于	雷电冲击耐受电压 kV（峰值）		重 量 kg
							相对地	断口
HRW3-10/100	1	10	100	100	60	43	100	125	2.5
HRW11-10/100	2	10	100	100	60	43	100	125	2.6
RW3-10/100	3	10	100	100	45	34	75	90	7.1
RW11-10/100	4	10	100	100	45	34	75	90	7.2
